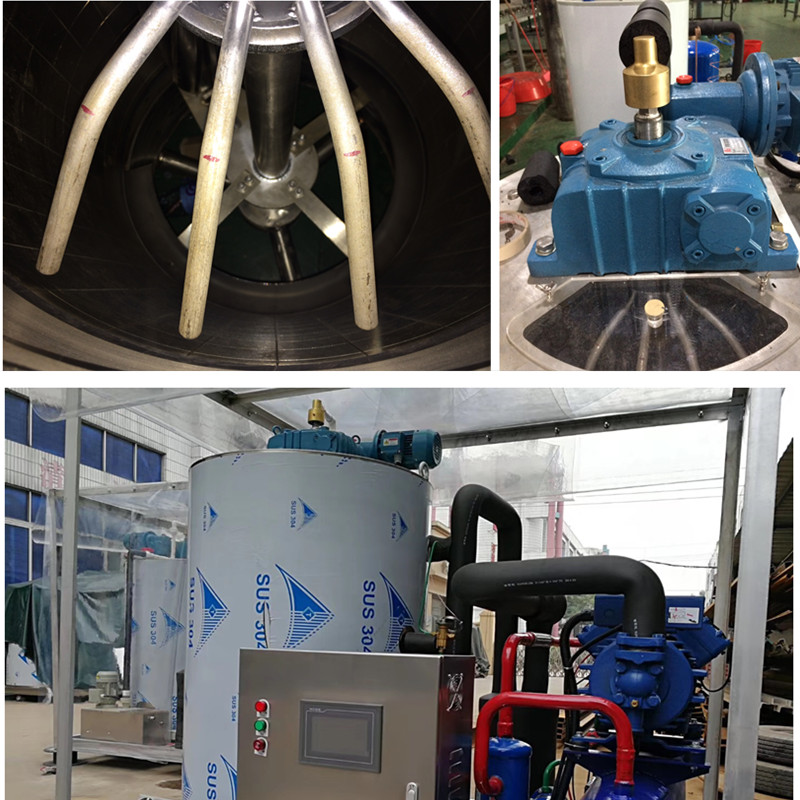

片冰機直立式蒸發器片冰機蒸發器為垂直樹立的桶裝結構，由制冰的主要元件冰刀、主軸、灑水盤、接水盤組成。它們?cè)跍p速機的帶動下，逆時針緩慢旋轉。 片冰機直立式蒸發器
制冰原理水從片冰機蒸發器的進水口進入分水盤，通過灑水管，將水均勻的灑在蒸發器的內壁上，形成水膜；水膜與蒸發器流道中制冷劑進行熱交換，溫度迅速降低，在蒸發器內壁上形成一層薄冰，在冰刀的擠壓下，碎裂成片冰，從落冰口掉進冰庫。部分未結成冰的水通過接水盤從回水口回流至冷水箱內，通過冷水循環泵。
制冰周期通過補充水閥門，水自動進入一個蓄水槽，然后經流量控制閥將水通過水泵送至到分流頭，在那里水均勻地噴淋到制冰器表面上，象水簾一樣流過制冰器的壁面，水被冷卻至冰點，而沒有被蒸發凍結的水將通過多孔槽流入蓄水槽，重新開始循環工作。
采冰周期當冰達到所要求的厚度（正常情況下，冰的厚度為1.5-2.2MM），將壓縮機排出的熱氣重新引回制冰器夾壁內，取代低溫液態制冷劑。這樣在冰和蒸發管壁之間就形成了一層水的薄膜，這層水膜將在冰靠重力的作用自由地落進下面的槽中時，起到潤滑的作用。而在采冰周期中所產生的水將通過多孔槽回到蓄水槽中，這樣也防止了濕冰被機器排出。
